[Baubericht] Iphone Integration schick und fast unsichtbar

[alex_iq]

Hallo zusammen!
Nachdem ich meine IQ jetzt etwa eine Woche mein Eigen nenne und einfach
super zufrieden mit dem kleinen bin, musste nun endlich mein Iphone in
das Audiosystem integriert werden. Ich bin kein Freund von
herumhängenden Kabeln und Steckern im Zigarettenanzünder, von daher
sollte alles möglichst unsichtbar verbaut werden.

Natürlich bin ich als erstes auf das Liquidaux von Kensington gestoßen,
aber 1. ist es für ein Kabel wirklich sehr teuer und 2. brauche ich
keine Fernbedienung, daher hab ich mich noch etwas umgeschaut und bin
auf das Networx CarKit gestoßen, welches für den meiner Meinung nach
unschlagbaren Preis (im Gegensatz zum Liquidaux) von 24,99 € ein
Kombikabel für Zigarettenanzünder und Aux-In enthält, sowie eine meiner
Meinung nach unnütze Scheibenhalterung. diese wanderte sofort in den
Karton zurück.

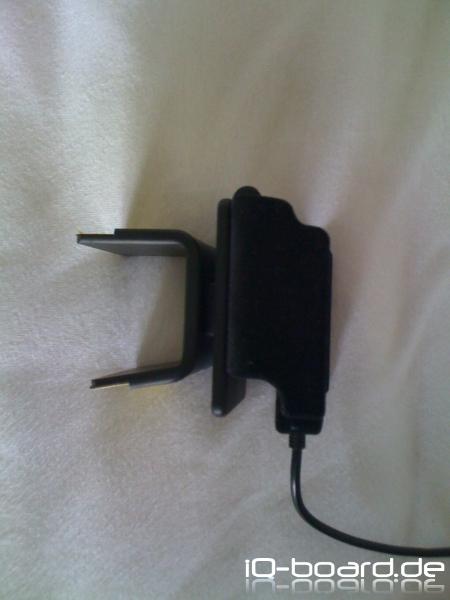

Als Halterung für das Iphone habe ich eine Iphonehalterung, sowie ein
IQ-spezifischen Halter von Brodit geordert.



Da alles hinter den Verkleidungen verkabelt werden sollte habe ich eine
Zigarettenanzünderbuchse, Kabeldiebe und eine Stereoklinkenbuchse beim
Elektromenschen um die Ecke gekauft.

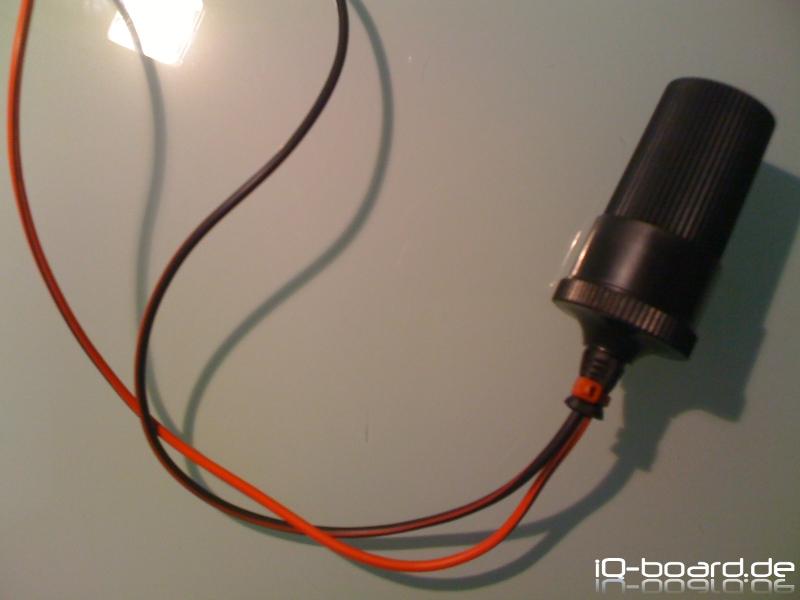

Im ersten Schritt habe ich die Zigarettenanzünderbuchse mit Kabeln und
den Kabeldieben konfektioniert.

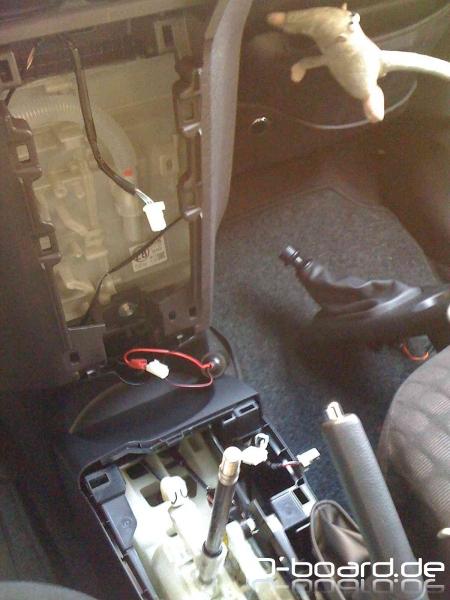

Danach wurden alle Verkleidungen rund um die Mittelkonsole entfernt und
die Buchse schonmal mit den Dieben am Zigarettenanzünderkabel befestigt.

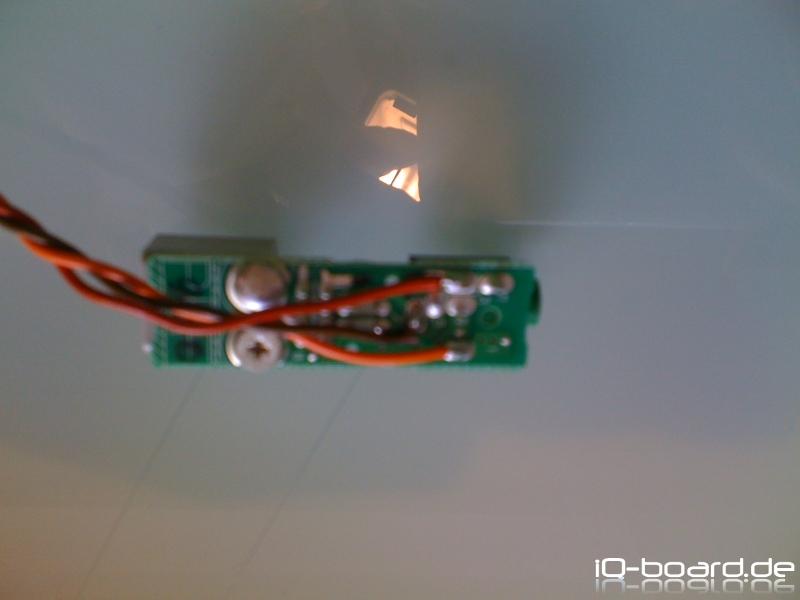

Danach wurde die Aux-In-Buchse aus der Verkleidung gelöst und komplett
zerlegt, nach dem Durchmessen konnte ich dort die Kabel für die zweite
Buchse anlöten.





Dabei mussten zwei Lötpunkte gebrückt werden, diese Signalisieren
normalerweise dem Radio, das ein Klinkenstecker im Aux-In steckt,
wodurch dann der Menüpunkt freigeschaltet wird. Dieser ist nun bei mir
andauernd freigeschaltet, was mich aber überhaupt nicht stört. Nun wurde

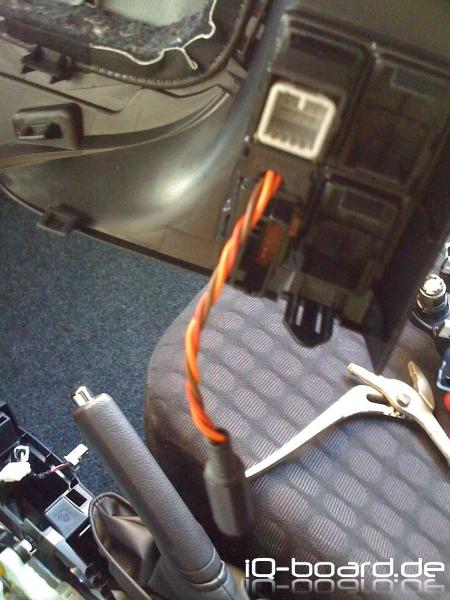

an den Kabeln die versteckte Buchse angelötet und alles wieder in die

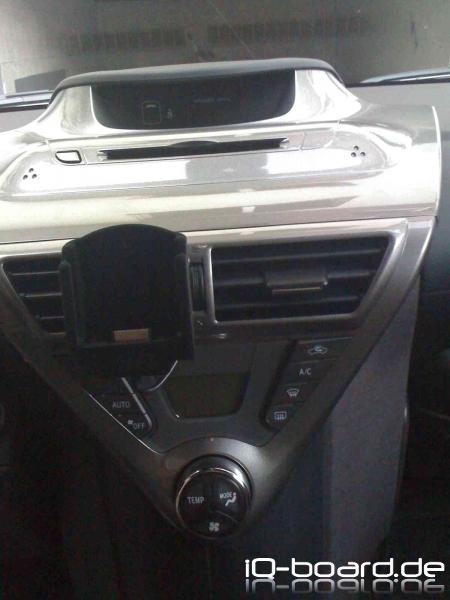

Verkleidung gesteckt. Nun konnte ich das gesamte Kabel hinter der
Verkleidung verlegen und mit Kabelbindern sichern, das Kabel wird von
der Iphonehalterung aus durch die Lüftungsblende geführt, also fast
unsichtbar. Nachdem alles wieder zusammengebaut war, kann ich mich jetzt
an meinem, meiner Meinung nach, schönen Einbau erfreuen und das Iphone
tut genau, was es soll, es lädt wenn es eingesteckt wird und der Klang
ist auch sehr sauber! Hoffe ich konnte hiermit Anregungen geben und viel
Spaß beim eventuellen Nachbau, für Fragen steh ich gerne bereit, leider
wurde die Fotos alle mit der Iphone-Cam gemacht, ich entschuldige die
schlechte Qualität!





Gruß, Alex

[qbert]

Dabei mussten zwei Lötpunkte gebrückt werden, diese Signalisieren
normalerweise dem Radio, das ein Klinkenstecker im Aux-In steckt,
wodurch dann der Menüpunkt freigeschaltet wird.

Hallo netter Bericht. Vielleicht eine Idee: ich könnte wetten, dass es am iPod Dockanschluß einen Kontakt gibt, der signalisiert dass ein iPod eingesteckt ist. Mit ein wenig Elektronik kann man den bestimmt mit dem Kontakt in der AUX-Buchse verbinden. Dann wäre der Menüpunkt nur bei gestecktem iPod aktiviert...
