Standart - Radio auf DIN2 Umbau

[hartmutschoen]

Das ist nicht immer ganz einfach
Hier gibt der Zusatz "radio less" = "ohne Radio" einen Hinweis, das heißt nämlich soviel wie "Einbauschacht für Navi bzw. für 2" Radio". Weiterhin LHD für Linkslenker, dazu Baujahr und Farbe/Trim.

Trotzdem bleiben da vielleicht mehrere Teilenummern ... dann hilft es konkret die Fahrgestellnummer eines iQ, der die richtigen Teile drin hat, einzugeben, dann wird nur noch eine Teilenummer angezeigt (ok, nicht immer, aber auf alle Fälle ist es dann deutlich eingegrenzt).

Gebe ich die Fahrgestellnummer meines iQ (ist von 2013, mit der schwarz/weißen Innenausstattung, siehe mein Avartar) ein, dann bekomme ich eindeutig folgendes Teil:
55412-74020-C0 201205-201405 ABSCHLUSS,INSTRUMENTENSATZ,MITTE,NR.1 , KGJ10,NGJ10
INSTRUMENT PANEL CENTER CLUSTER-WITHOUT(CD) & WITH(TWO TONE PAINT)
&RADIO LESS(WITH/4SPEAKER+2TWEETER),BLACK,TRIM1#,7#

[lord2k6]

Hallo Hartmut.

Danke für den Hinweis. Genau das habe ich getan und folgende Ergebnisse erhalte ich, wenn ich meine Fahrgestellnummer eingebe:

55412C - PANEL, INSTRUMENT CLUSTER FINISH, CENTER NO.1

55412-74010-A1
( 1 )
IQ COLLECTION,CREAM WHITE,TRIM13,55,57,58 (01/2010 - 05/2010)

55412-74010-C0
( 1 )
IQ COLLECTION,BLACK,TRIM15,16,7# (01/2010 - 05/2010)

55412-74010-E0
( 1 )
IQ COLLECTION,BROWN,TRIM12,50,51,53,54 (01/2010 - 05/2010)

55412-74020-A1
( 1 )
IQ COLLECTION&RADIO LESS(WITH/4SPEAKER+2TWEETER),CREAM WHITE,TRIM13,55,57,58 (01/2010 - 05/2010)

55412-74020-C0
( 1 )
IQ COLLECTION&RADIO LESS(WITH/4SPEAKER+2TWEETER),BLACK,TRIM15,16,7# (01/2010 - 05/2010)

55412-74020-E0
( 1 )
IQ COLLECTION&RADIO LESS(WITH/4SPEAKER+2TWEETER),BROWN,TRIM12,50,51,53,54 (01/2010 - 05/2010)

55412-74010-B0
( 1 )
PLUM,TRIM1#,4#,9# (11/2008 - 05/2012)

55412-74020-B0
( 1 )
RADIO LESS(WITH/4SPEAKER+2TWEETER),PLUM,TRIM1#,4#,9# (11/2008 - 05/2012)

55412-74010-A1
( 1 )
SPORT PACKAGE,CREAM WHITE,TRIM13,55,57,58 (05/2010 - 05/2012)

55412-74010-A1
( 1 )
HEADLAMP-WITH(SMOKE)&IQ COLLECTION,CREAM WHITE,TRIM13,55,57,58 (05/2010 - 05/2012)

55412-74010-C0
( 1 )
SPORT PACKAGE,BLACK,TRIM15,16,7# (05/2010 - 05/2012)

55412-74010-C0
( 1 )
HEADLAMP-WITH(SMOKE)&IQ COLLECTION,BLACK,TRIM15,16,7# (05/2010 - 05/2012)

55412-74010-E0
( 1 )
SPORT PACKAGE,BROWN,TRIM12,50,51,53,54 (05/2010 - 05/2012)

55412-74010-E0
( 1 )
HEADLAMP-WITH(SMOKE)&IQ COLLECTION,BROWN,TRIM12,50,51,53,54 (05/2010 - 05/2012)

55412-74020-A1
( 1 )
SPORT PACKAGE&RADIO LESS(WITH/4SPEAKER+2TWEETER),CREAM WHITE,TRIM13,55,57,58 (05/2010 - 05/2012)

55412-74020-A1
( 1 )
HEADLAMP-WITH(SMOKE)&IQ COLLECTION&RADIO LESS(WITH/4SPEAKER+2TWEETER),CREAM WHITE,(05/2010 - 05/2012)

55412-74020-C0
( 1 )
SPORT PACKAGE&RADIO LESS(WITH/4SPEAKER+2TWEETER),BLACK,TRIM15,16,7# (05/2010 - 05/2012)

55412-74020-C0
( 1 )
HEADLAMP-WITH(SMOKE)&IQ COLLECTION&RADIO LESS(WITH/4SPEAKER+2TWEETER),BLACK,TRIM15(05/2010 - 05/2012)

55412-74020-E0
( 1 )
SPORT PACKAGE&RADIO LESS(WITH/4SPEAKER+2TWEETER),BROWN,TRIM12,50,51,53,54 (05/2010 - 05/2012)

55412-74020-E0
( 1 )
HEADLAMP-WITH(SMOKE)&IQ COLLECTION&RADIO LESS(WITH/4SPEAKER+2TWEETER),BROWN,TRIM12(05/2010 - 05/2012)
0.0843


Da ist die Auswahl doch recht groß.

[hartmutschoen]

Da stimmt was nicht
Mal abgesehen davon, daß Deine Fahrgestellnummer natürlich nicht die von Dir benötigten Teile liefern kann.

Schick mir mal Deine Fahrgestellnummer als PN, dann schau ich morgen mal.

EDIT 01.03.17 13:00h: Ich habe den Ersatzteilkatalog auf DVD, gut möglich daß der exaktere Ergebnisse liefert. Für Deine Fahrgestellnummer bekomme ich: Jul. 2010 blau 1.0 schalt

55412-74010-C0 01 201005-201205 ABSCHLUSS,INSTRUMENTENSATZ,MITTE,NR.1 , NGJ10..6F, KGJ10,NUJ10
SPORT PACKAGE,BLACK,TRIM15,16,7#

Rest per PN.

[Nera]

Da werden alle Teile aufgelistet sind die quasi möglich sind bei deinem IQ zu verbauen, sprich kompatibel sind.
Auch die Teile die ein Upgrade bedeuten, wie in deinem Fall das 2-Din.
Bei sowas solltest du auch immer nochmal den FTH fragen wenn du das Teil bestellst, der sollte dir genau sagen um was
es sich handelt, bzw. dir das richtige Teil raussuchen.
Aber Hartmut konnte dir zwischenzeitlich sicher schon weiterhelfen.

[lord2k6]

Moin.
So heute beim FTH gewesen. Am Freitag kommen die Teile.
Das ganze kommt in weiß. Bin gespannt, wie es aussieht. Preis: ca. 660 EUR. Stolz, aber es wird sich sicher lohnen.

Radio: https://www.amazon.de/Sony-WX-900BT-Aut ... b_title_ce

Witzig war auch, dass der Mitarbeiter des Teilezubehörs selbst einen IQ fährt und daher genau wusste was ich brauche.

Freu mich schon...

[lord2k6]

Moin. Moin.
So, das neue Radio ist drin. Ging eigentlich recht schnell.

[baiertaler]

Beide Daumen hoch
Sieht inter galaktisch aus, super.

[hartmutschoen]

Dem schließe ich mich voll und ganz an - da sind die 600eur vermutlich schnell vergessen

Ob das Weiß wohl von der N-Collection Sonderserie stammt ?
Paßt auf alle Fälle gut zu Deinen weißen Streifen, mach doch bitte bei Gelegenheit mal ein Foto von außen.

Vielleicht bist Du noch so nett für alle Nachahmer, die Teilenummern, die Du hierfür benötigt hast, aufzulisten.

[lord2k6]

Moin. Danke danke. Bin echt glücklich mit dem Ergebnis.

Die Demontage des alten Radios erkläre ich jetzt nicht exakt, da es hier ja schon einige getan haben.
Wichtig ist nur, dass man die 2 Schrauben im inneren vorab rausdreht.
!!Achtung: von diesen 2 Schrauben braucht ihr am Ende 4! Die werden nicht mitgeliefert.

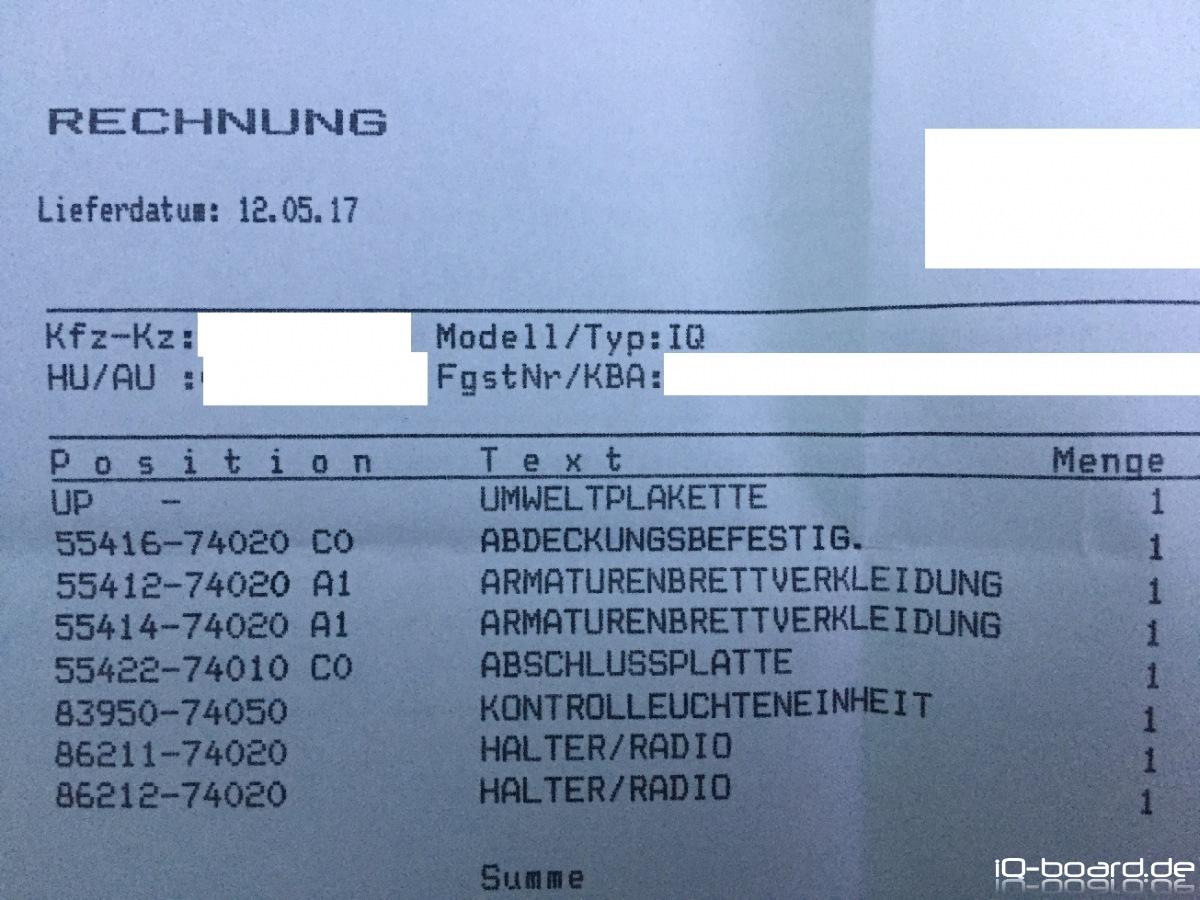

Hier erstmal die Teile: Der letzte Buchstabe und die Zahl. (C0 bzw. A1) stehen für die Farbe.
C0 für Schwarz / A1 für Creme-Weiß

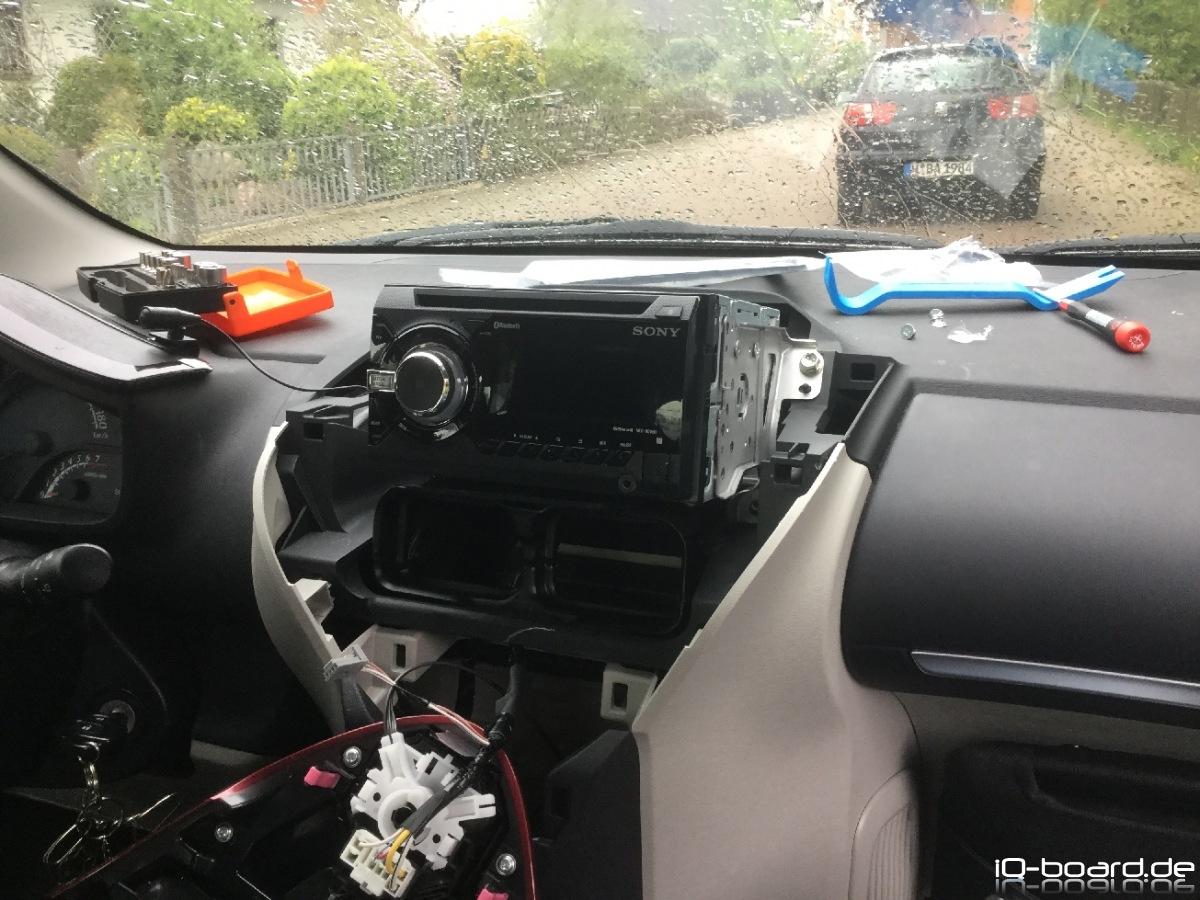

Wenn man das alte Radio ab hat, is der Rest eig. easy. Die Metallhalterungen mit den 4 Schrauben beseftigen. (Achtung nur 2 vorhanden. Die anderen Zwei muss man dazukaufen. (Ich hatte noch zwei rumliegen, die passten)
Den Käfig braucht man nicht, da das Radio mit den Halterungen verschraubt wird. Hat auf Anhieb gesessen. "klickt rein"


Dann die 4 restlichen Teile zusammenstecken und Schrauben (an den gleichen Stellen, wie das alte Radio. Erklärt sich eigentlich alles von selbst.) ist wirklich easy Und über das Radio stülpen und reinklicken.
Im Lieferumfang sind keine Klemmen dabei. Die habe ich beim alten auch abgemacht, damit ich die Blende wieder drauf stecken konnte. Hinweis: Die alte und auch die neue Blende geht nicht nach oben, sondern in richtung Fahrgastzelle raus. Nicht das da einer versucht zu hebeln. (ging übrigens alles mit der Hand)

Ich habe mir dazu auch diese Plastikblende gekauft, die man braucht, wenn man nicht das Original-Din2 Radio einbaut. Taugt leider nix. Ob es jetzt am Radio (evtl. Breiter) liegt, kann ich nicht beurteilen. Dafür muss ich jetzt noch ne Lösung finden.

Wie dem auch sei. War innerhalb von 90min erledigt das Ganze.

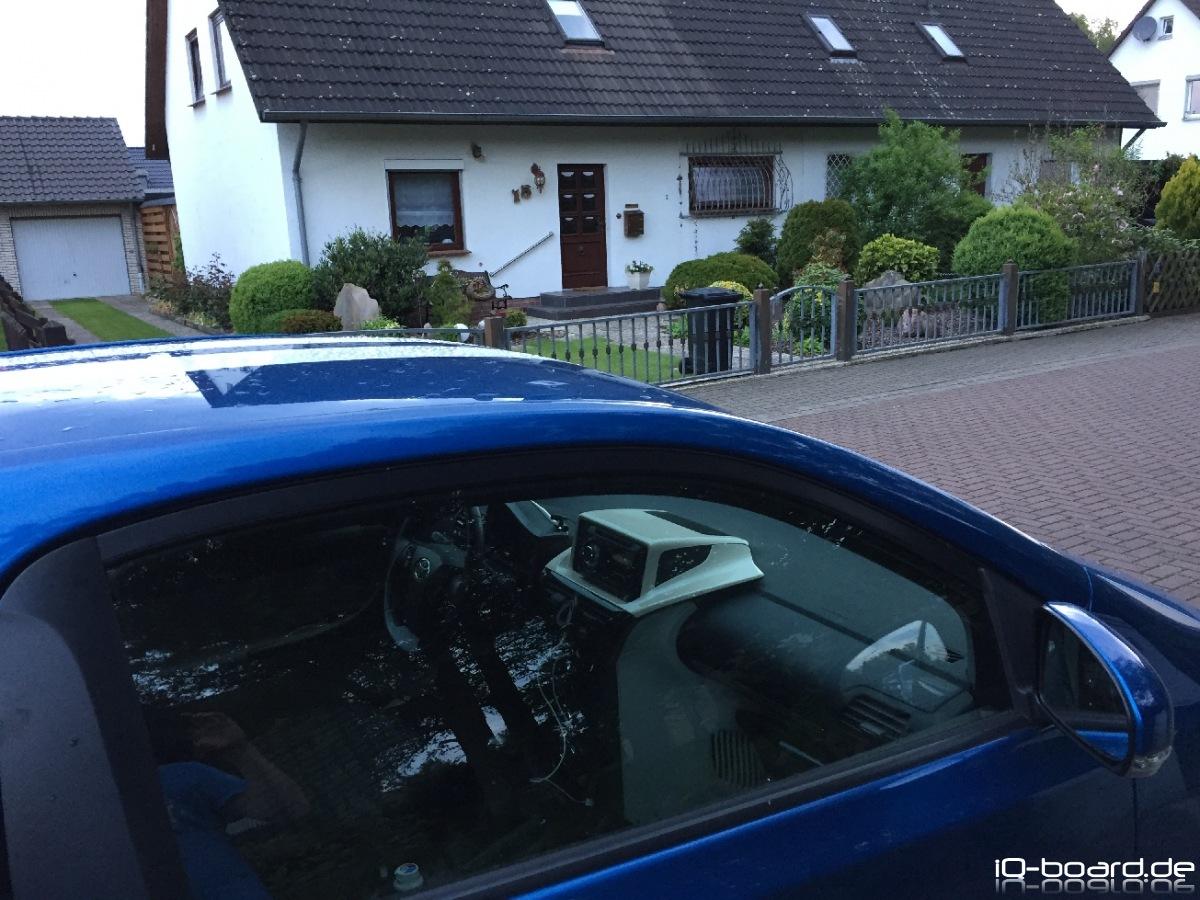

Hier noch ein paar Ansichten:

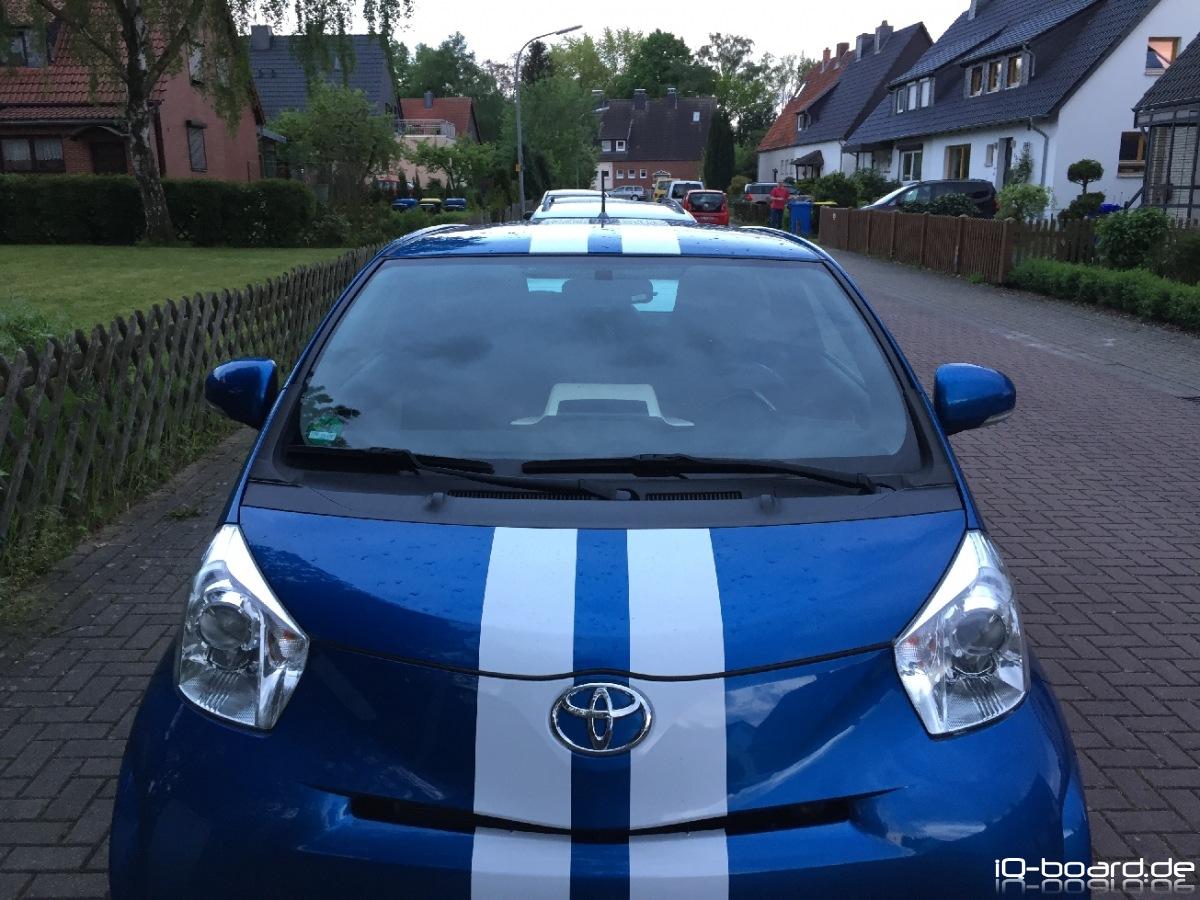

Das die Streifen von der Breite her genau passen ist natürlich genauso geplant gewesen.

glg und einen guten Start in die Woche.

[baiertaler]

Schön beschrieben, vielen Dank
